YVDB型平衡笼式调节阀

概论

　　YVDB型平衡笼式调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小, 流量大, 可调范围广，流量特性精度高，符合 IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。 调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。 本产品符合GB/T4213-92。

主要技术参数和性能指标

阀体
　　型　　式：直通单座铸造球型阀
　　公称通径：40、50、65、80、100、150、200mm
　　公称压力：ANSI 125、150、300、600
　　　　　　　JIS10、16、20、30、40K
　　　　　　　PN1.6、4.0、6.4MPa
　　连接型式：法兰连接：FF、RF、RJ、LG、沟槽型、嵌入型
　　　　　　　法兰标准：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
　　　　　　　焊接连接：嵌接焊SW(40～50mm) 　　对接焊BW(65～200mm)
　　材　　料：铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
　　上 阀 盖：常温型(P)：　　-17～+230℃
　　　　　　　伸长Ⅰ型(EⅠ)：-45～-17℃　　+230～+566℃
　　　　　　　伸长Ⅱ型(EⅡ)：-100～-45℃
　　　　　　　伸长Ⅲ型(EⅢ)：-196～-100℃
压盖型式：螺栓压紧式
填　　料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件
　　阀芯型式：单座柱塞型阀芯

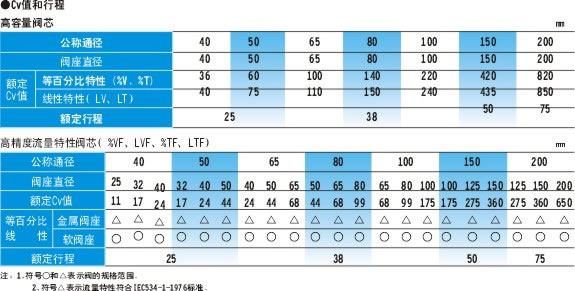

　　流量特性：高容量流量特性
　　　　　　　金属阀座：等百分比特性(％V)和线性特性(LV)
　　　　　　　软 阀 座：等百分比特性(％T)和线性特性(LT)
　　　　　　　高精度流量特性
　　　　　　　金属阀座：等百分比特性(％VF)
　　　　　　　软 阀 座：等百分比特性(％TF)和线性特性(LTF)
　　　　　　　注：1. 整体式和分离式套筒应根据公称通径、材料和工作温度而定。
　　　　　　　　　2. 软阀座的工作温度和压差范围
　　材　　料：不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
　　　　　　　注：司太利堆焊的适用范围

执行机构
　　型　　式：ZHA多弹簧薄膜执行机构、ZVA5单弹簧薄膜执行机构、ZVA6单作用气缸活塞执行机构
　　膜片材料：乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布
　　弹簧范围：20～100、40～120、80～240KPa
　　供气压力：140～400KPa(ZHA型)、140～280KPa(ZVA5型)、400～500KPa(ZVA6型)
　　气源接口：Rc1/4
　　环境温度：-30～+70℃

阀作用型式
　　用正作用或反作用执行机构实现阀的气关式或气开式

附件
　　定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能
　　泄 漏 量：金属阀座：小于阀额定容量的0.5％，符合ANSI B16.104-1976Ⅱ级
　　软 阀 座：小于阀额定容量的10-7，符合ANSI B16.104—1976Ⅵ级
　　回　　差：带定位器：小于全行程的1％
          不带定位器：小于全行程的3％(ZHAl型小于全行程的5％)
　　基本误差：带定位器：小于全行程的±1％
　　不带定位器：小于全行程的±5％(带VPE为±3％，ZHAl配ZEP为±2％)
　　　　　　　　注：采用标准的V型聚四氟乙烯填料
　　可调范围：50:1
